Szlifowanie CNC to precyzyjna obróbka wykańczająca, w której ściernica sterowana komputerowo usuwa bardzo cienką warstwę materiału i daje dokładność wymiarową oraz niską chropowatość powierzchni, jakich nie zapewnia samo toczenie czy frezowanie. Stosuje się je najczęściej po obróbce cieplnej, do wałków, otworów i płaszczyzn o wąskich tolerancjach. Poniżej wyjaśniamy, jak wygląda proces, jakie są rodzaje szlifowania, jak dobrać ściernicę i kiedy szlifowanie się opłaca.
Spis treści
- Na czym polega szlifowanie CNC
- Jak wygląda proces szlifowania krok po kroku
- Rodzaje szlifowania
- Szlifierki CNC a maszyny konwencjonalne
- Parametry procesu i jakość powierzchni
- Jakie materiały można szlifować
- Zastosowania szlifowania CNC
- Kiedy warto szlifować, a kiedy wystarczy toczenie lub frezowanie
- Usługi szlifowania CNC w Sacher
- Szlifowanie CNC - FAQ
Na czym polega szlifowanie CNC
Szlifowanie jest formą obróbki skrawaniem, w której narzędziem jest ściernica, czyli tarcza z tysięcy drobnych ziaren ścierniwa. Każde ziarno usuwa bardzo cienką warstwę materiału, dlatego szlifowanie daje znacznie lepszą dokładność i gładszą powierzchnię niż toczenie czy frezowanie. Zwykle szlifuje się detal po obróbce zgrubnej lub po obróbce cieplnej, kiedy materiał jest już twardy.
Skrót CNC oznacza komputerową kontrolę numeryczną. Szlifierki CNC są sterowane komputerowo: program określa ruch ściernicy, prędkość obrotową, posuw i ilość usuwanego materiału w każdym przejściu. Dzięki temu proces szlifowania jest powtarzalny, a kolejne sztuki mają te same wymiary i tę samą chropowatość powierzchni.
Szlifowanie precyzyjne stosuje się tam, gdzie ważne są wąskie tolerancje wymiarowe, niska chropowatość i idealna geometria: na czopach wałków, w otworach łożysk czy na powierzchniach prowadzących.
Jak wygląda proces szlifowania krok po kroku
Proces szlifowania na szlifierce CNC składa się z kilku etapów:
- Dokumentacja i program. Technolog na podstawie rysunku określa tolerancje wymiarowe, wymaganą chropowatość powierzchni i kolejność przejść, a następnie przygotowuje program.
- Dobór odpowiedniej ściernicy. Rodzaj ścierniwa, wielkość ziarna i twardość ściernicy dobiera się do materiału i wymaganej jakości powierzchni.
- Mocowanie przedmiotu. Detal mocuje się w uchwycie, między kłami, na stole magnetycznym albo prowadzi się bez mocowania, w zależności od rodzaju szlifowania.
- Obciąganie ściernicy. Automatyczne obciąganie przywraca ostrość i właściwy profil ściernicy, co jest niezwykle istotne dla powtarzalności procesu.
- Szlifowanie zgrubne i wykańczające. Najpierw ściernica usuwa większy naddatek, a w końcowych przejściach z małym posuwem uzyskuje się wymagany wymiar i gładkość powierzchni.
- Chłodzenie. Chłodziwo odprowadza ciepło i ścier, chroni detal przed przegrzaniem i uszkodzeniem powierzchni.

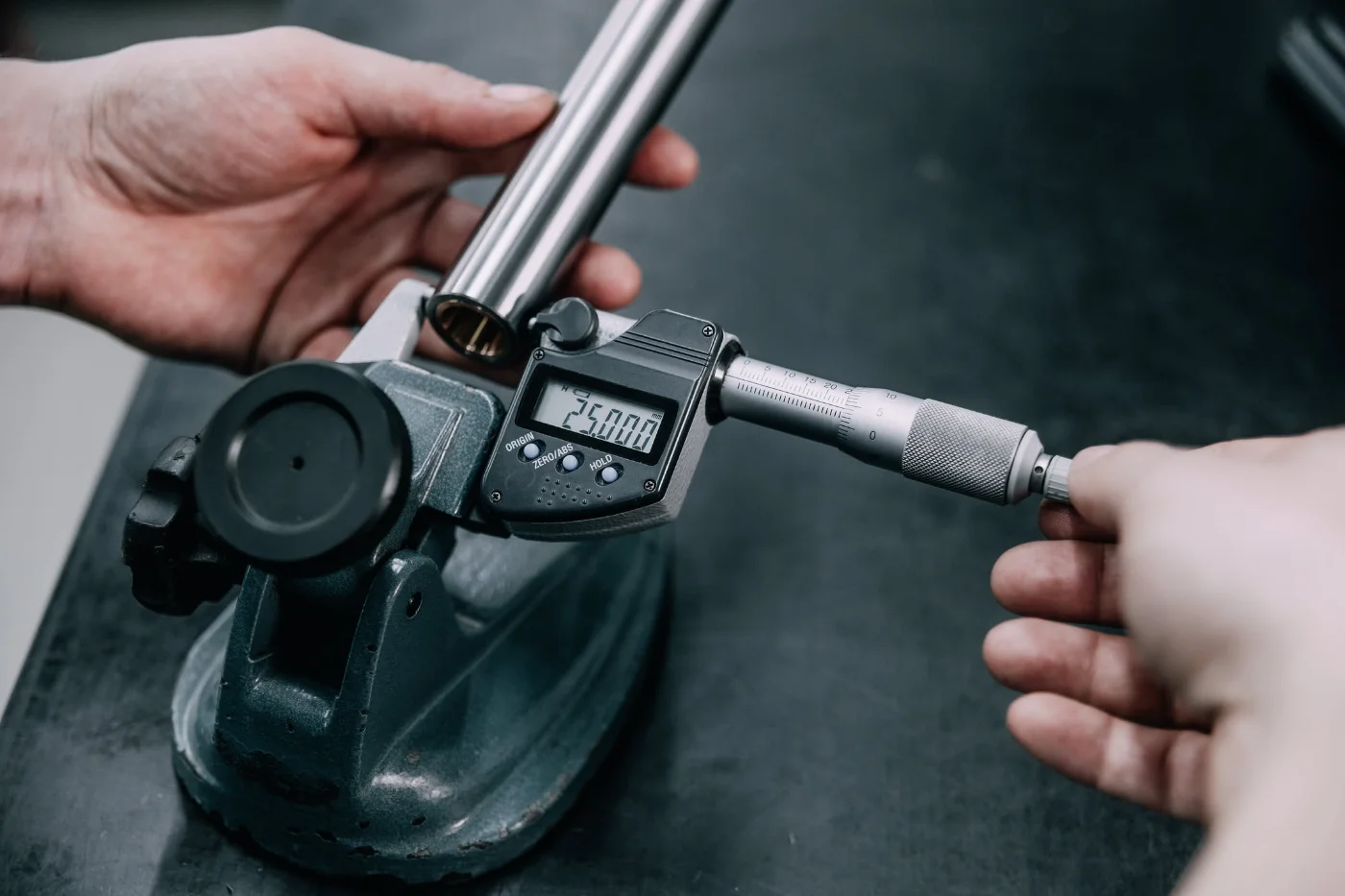

- Kontrola jakości. Wymiary, chropowatość i geometrię mierzy się przyrządami pomiarowymi i porównuje z rysunkiem.
Po ustawieniu procesu maszyna wykonuje kolejne sztuki bez ingerencji operatora, co zapewnia stabilność procesu i optymalne rezultaty w całej serii.
Rodzaje szlifowania
Rodzaj szlifowania zależy od kształtu detalu i sposobu jego prowadzenia. W praktyce najczęściej stosuje się:
| Rodzaj | Na czym polega | Typowy przykład |
|---|---|---|
| Szlifowanie płaszczyzn (szlifowanie płasko) | Ściernica obrabia powierzchnie płaskie, detal leży na stole | Płyty, prowadnice, powierzchnie czołowe |
| Szlifowanie kłowe (okrągło) | Detal jest zamocowany w kłach lub uchwycie i obraca się względem ściernicy | Szlifowanie wałków, czopów, średnic zewnętrznych |
| Szlifowanie bezkłowe | Detal opiera się na listwie i jest prowadzony między dwiema ściernicami, bez mocowania | Duże serie wałków, sworzni i rolek |
| Szlifowanie otworów | Ściernica pracuje wewnątrz otworu | Tuleje, gniazda łożysk, otwory po obróbce cieplnej |
| Szlifowanie profilowe | Ściernica o odpowiednim profilu odtwarza kształt na detalu | Rowki, profile, gwinty, zarysy narzędzi |
Szlifowanie kłowe i bezkłowe służą do obróbki powierzchni okrągłych, przy czym bezkłowe sprawdza się szczególnie przy produkcji seryjnej, bo nie wymaga mocowania między kłami. Szlifowanie płaszczyzn stosuje się do powierzchni płaskich, a szlifowanie otworów do dokładnej obróbki średnic wewnętrznych.

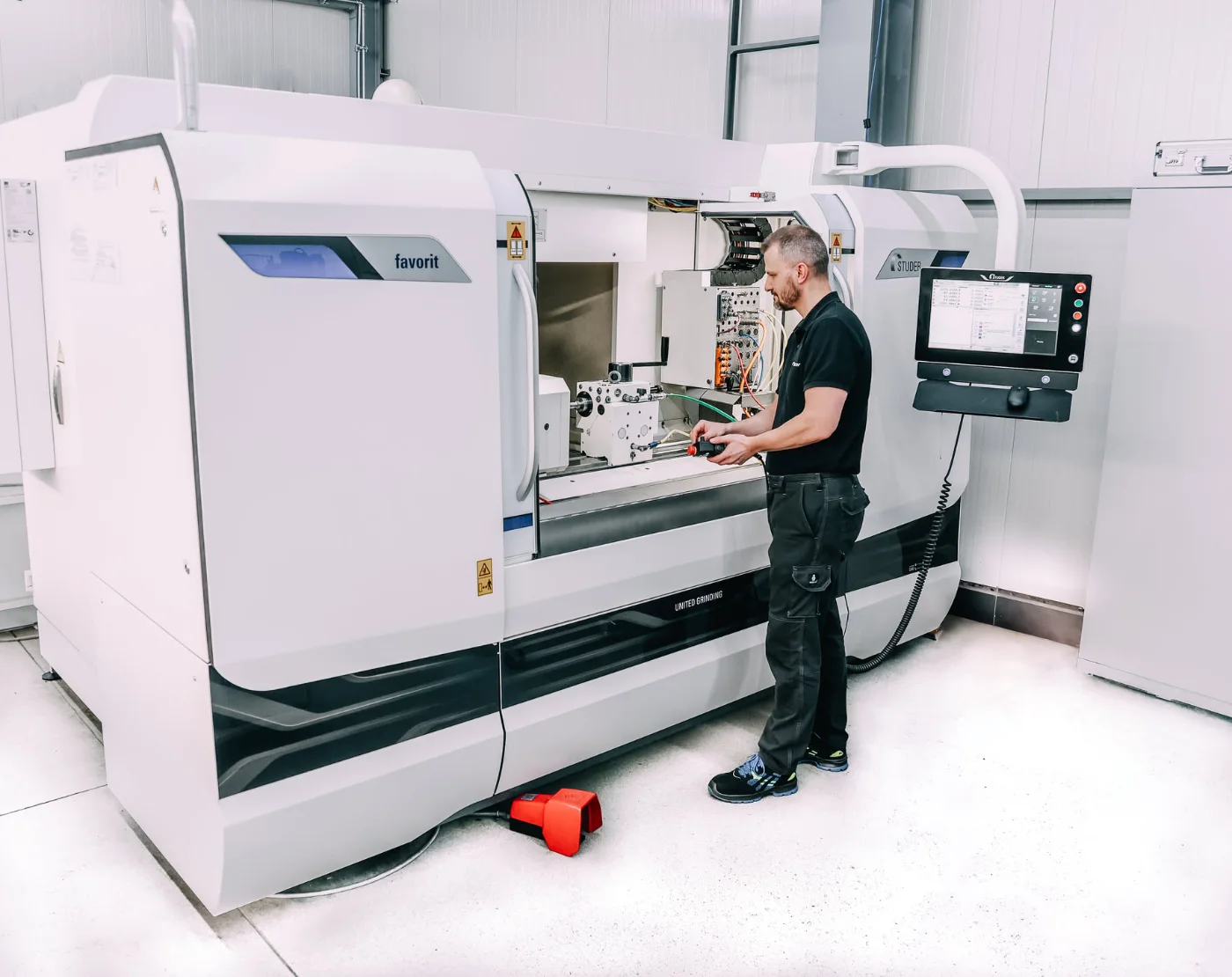

Szlifierki CNC a maszyny konwencjonalne
Na maszynach konwencjonalnych operator ręcznie ustawia posuw i kontroluje wymiar, więc wynik zależy od jego doświadczenia. Szlifierki CNC wykonują ruchy według programu, mierzą ściernicę i kompensują jej zużycie, dzięki czemu zapewniają powtarzalność i wysoką dokładność nawet przy złożonych zarysach.
| Kryterium | Maszyny konwencjonalne | Szlifierki CNC |
|---|---|---|
| Ustawienie posuwu | Ręczne, zależne od operatora | Programowane, powtarzalne |
| Powtarzalność w serii | Zmienna | Bardzo dobra |
| Zarysy złożone | Trudne do wykonania | Możliwe dzięki sterowaniu numerycznemu |
| Obciąganie ściernicy | Ręczne | Automatyczne obciąganie |
| Przy pojedynczych detalach | Sprawdza się przy prostych zadaniach | Opłaca się przy wymagających tolerancjach |
Maszyny konwencjonalne nadal sprawdzają się przy prostych, jednostkowych zadaniach. Gdy liczy się powtarzalność, precyzyjna obróbka i wymagania jakościowe, wybiera się szlifierki CNC.
Parametry procesu i jakość powierzchni
Na jakość powierzchni po szlifowaniu wpływa przede wszystkim dobór ściernicy oraz parametry obróbki. Małe ziarno i mniejszy posuw dają wysoką jakość powierzchni, a większe ziarno pozwala szybciej usunąć materiał.
| Czynnik | Co się dzieje przy zwiększeniu | Na co uważać |
|---|---|---|
| Wielkość ziarna ściernicy | Większe ziarno usuwa więcej materiału w krótszym czasie | Wyższa chropowatość powierzchni |
| Prędkość obrotowa detalu i posuw | Krótszy czas szlifowania | Ryzyko przypalenia i gorszej gładkości powierzchni |
| Głębokość szlifowania | Więcej usuniętego materiału w jednym przejściu | Naprężenia, odkształcenia i pogorszenie dokładności |
Dobór odpowiedniej ściernicy to jeden z kluczowych etapów przygotowania procesu. Uwzględnia się:
- Rodzaj ścierniwa. Elektrokorund stosuje się do stali, a węglik krzemu do materiałów kruchych i nieżelaznych. Do stali narzędziowych i hartowanych często wybiera się także ściernice z materiałów superściernych.
- Twardość ściernicy i spoiwo. Wpływają na tempo zużycia i samoostrzenie ściernicy.
- Obciąganie. Regularne obciąganie utrzymuje profil i ostrość ściernicy, a automatyczne obciąganie w szlifierkach CNC zapewnia stabilność procesu.
- Chłodzenie. Odpowiednia ilość chłodziwa zapobiega przypaleniom i błędom wymiarowym.
- Wymagana chropowatość i tolerancje. Im niższa chropowatość i węższe tolerancje wymiarowe, tym więcej przejść wykańczających.
W szlifowaniu szczególnie istotne są działania prewencyjne: kontrola stanu ściernicy, wyważenie, stała temperatura chłodziwa i regularne pomiary. Dzięki nim proces zachowuje stabilność, a błędy wykrywa się, zanim powstanie brak.

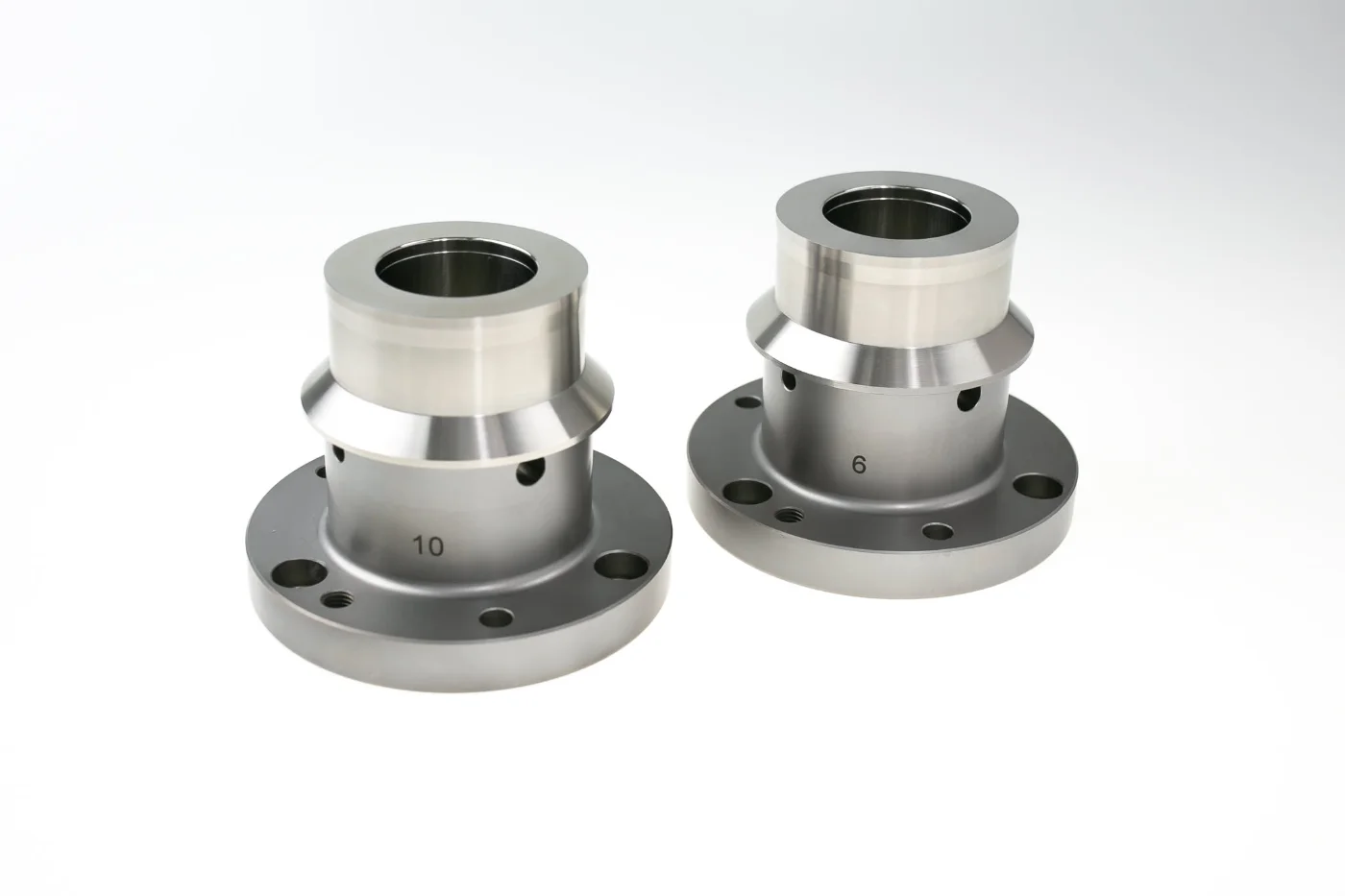

Jakie materiały można szlifować
Szlifowanie nadaje się do szerokiej gamy różnorodnych materiałów, a szczególnie do tych twardych, których nie da się dokładnie obrobić nożem tokarskim czy frezem. Dobór ściernicy i chłodzenia zależy od rodzaju materiału.
| Materiał | Cechy przy szlifowaniu | Typowe detale |
|---|---|---|
| Stal po obróbce cieplnej | Twarda, trudna do obróbki nożem, szlifowanie usuwa odkształcenia po hartowaniu i przywraca wymiar | Wałki, wały korbowe, wałki rozrządu, koła zębate |
| Stale narzędziowe | Wysoka twardość i odporność na ścieranie, wymagają odpowiednich ścierniw i chłodzenia | Noże, stemple, matryce, wykrojniki |
| Stal nierdzewna | Odporna na korozję, słabo odprowadza ciepło, wymaga ostrzenia ściernicy i chłodzenia | Elementy dla przemysłu spożywczego i medycznego |
| Stal konstrukcyjna i stopowa | Dobra szlifowalność | Trzpienie, prowadnice, tuleje |
| Tworzywa sztuczne i kompozyty | Ryzyko odkształceń przez ciepło, wymagają ostrożnych parametrów | Elementy izolacyjne, prowadnice |
Przy stali nierdzewnej i stalach narzędziowych szczególnie ważny jest dobór ściernicy oraz stałe chłodzenie. Ten sam rysunek wykonany z innego materiału może wymagać innych parametrów i innej ściernicy.
Zastosowania szlifowania CNC
Szlifowanie CNC jest stosowane w wielu gałęziach przemysłu wszędzie tam, gdzie ważna jest wysoka dokładność i jakość powierzchni. Najczęściej dotyczy to:
- Przemysł motoryzacyjny: wałki rozrządu, wały korbowe, czopy, zawory i elementy układów napędowych.
- Budowa maszyn i automatyka: wałki, trzpienie, prowadnice i łożyskowane powierzchnie o wąskich tolerancjach.
- Koła zębate i przekładnie: szlifowanie zarysów zębów i otworów po obróbce cieplnej.
- Narzędziownia: stemple, matryce, wykrojniki i noże, w tym elementy ze stali narzędziowych.
- Przemysł lotniczy i medyczny: precyzyjne elementy o wysokiej klasy powierzchni i udokumentowanej kontroli jakości.
- Hydraulika i pneumatyka: tłoczyska, gałki i tuleje wymagające gładkiej powierzchni.
Szlifowanie stosuje się zarówno przy pojedynczych detalach, jak i w produkcji seryjnej. Dzięki możliwości powtarzania procesu ma szczególne znaczenie tam, gdzie elementy muszą do siebie idealnie pasować.
Kiedy warto szlifować, a kiedy wystarczy toczenie lub frezowanie
Szlifowanie warto wybrać wtedy, gdy detal ma spełniać wymagania, których nie zapewni sama obróbka skrawaniem nożem lub frezem: bardzo wąskie tolerancje wymiarowe, niska chropowatość albo twardy materiał po obróbce cieplnej. W innych przypadkach często wystarczy toczenie CNC lub frezowanie CNC, które są szybsze i tańsze.
| Kryterium | Toczenie i frezowanie CNC | Szlifowanie CNC |
|---|---|---|
| Rola w procesie | Kształtowanie detalu i usuwanie większych naddatków | Obróbka wykańczająca, dokładne wymiary |
| Typowa dokładność | Setne części milimetra | Dokładniejsza, przy szczególnych wymaganiach o rząd wielkości |
| Chropowatość powierzchni | Średnia | Niska, bardzo gładka powierzchnia |
| Materiał po hartowaniu | Trudna obróbka nożem | Naturalny etap obróbki |
| Koszt i czas | Niższy | Wyższy, ale uzasadniony wymaganiami |
Najczęściej najlepsze jest połączenie technologii. Detal wykonuje się na tokarce lub frezarce z małym naddatkiem, poddaje obróbce cieplnej, a następnie szlifuje do ostatecznego wymiaru. O sposobie obróbki najlepiej zdecyduje technolog na podstawie rysunku.
